工業生產作業中濃縮機作為較為有效的脫水設備,可應用于冶金、礦山、煤炭、化工、建材、環保等部門的礦泥、廢水、廢渣的處理,在全球選礦設備作業領域被廣泛應用。技術專家按設備的傳動方式區分,濃縮機可以分為中心傳動式和周邊傳動式。80年代后,我國開始生產中小型中心傳動濃縮機,隨著工業上科技的不斷發展進步,大型中心傳動濃縮機在選礦設備作業生產中得到了廣泛的應用。中心驅動濃縮機由于具有負載能力強、無滑環導電可靠性高、結構合理、安全性高等優點,已經成為濃縮機的發展趨勢。
中心驅動單元是中心傳動濃縮機中重要的組成部分,F(xiàn)階段,我國設計開發該驅動部分的時候,通常采用類比法,在強度和剛度計算中都做了較大的力學簡化,使之計算較為粗略,誤差較大。如果沒有同類參考時,國內的主要手段就是與國外新型產品進行類比,再結合實際工況,對結構與材料進行校核與優化。這是由于國外雖然掌握先進的設計手段,但對核心技術的知識產權嚴格保密,而國內相關方面的報道偶爾出現,但計算方法也不夠詳盡,所以對于新型濃編機的結構設計,應當展開更廣泛的研究。

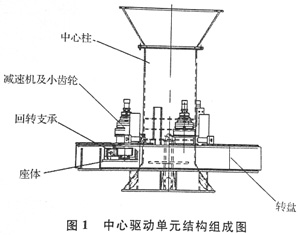

改造后的濃縮機中心驅動單元包括:中心柱、座體、轉盤以及回轉支承和液壓馬達及行星減速機。各部分組成如圖1所示。中心驅動單元的主要作用是通過中心柱上端連接橋架,支撐橋架及給礦管等;下端通過與中心立柱連接,將力傳遞到地面;中心柱限制座體旋轉,由減速機出軸端的小齒輪驅動回轉支承,使轉盤轉動,從而帶動轉盤連接的把架回轉;同時轉盤及把架、座體、回轉支承、減速機可通過油缸提升,從而達到提耙的目的。為了優化該中心驅動部的結構,對中心柱、轉盤、座體進行了有限元分析,通過建立不同尺寸的模型進行分析,合理增加或減少中心部相關部件的材料用量。濃縮機中心驅動的改進成功對選礦設備作業流程質量的提高有很大幫助,新型的濃縮機設備也得到用戶的肯定和好評。
